上銀導軌是我們常用的一個直線導軌品牌,臺灣HIWIN也是直線導軌的一大品牌之一,而有的朋友可能會對這個品牌的直線導軌型號,有些不好部分,例如之前有的朋友問到,上銀導軌 HGH 和EGH區別是什么?上銀導軌代理商 - 雅威達傳動就跟朋友們聊聊,上銀導軌HGH 和 EGH的區別。

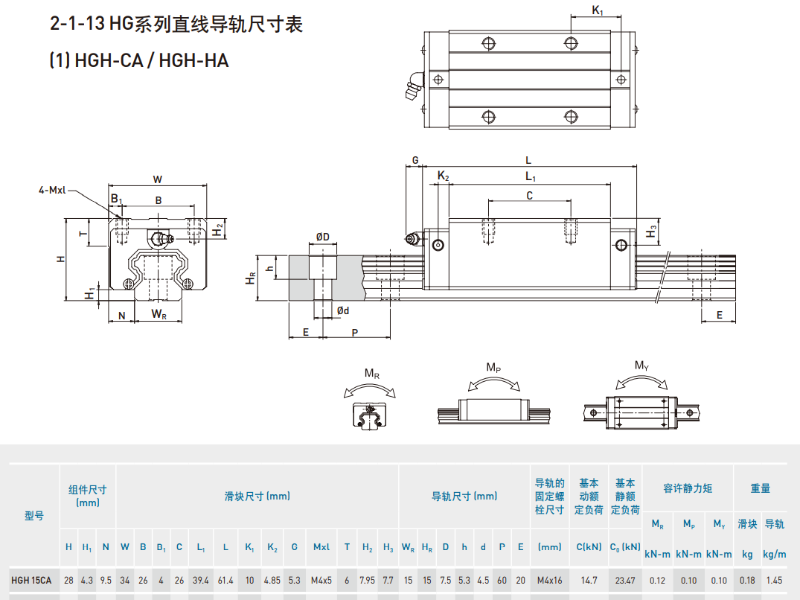

在上銀導軌型號的劃分上,HGH是高組裝重負荷型線性滑軌,而EGH是低組裝的線性滑軌,它跟HGH 最大的區別,就是降低了導軌滑塊的組合高度,縮短了滑塊的長度﹐特別適合高速自動化產業機械及對空間有要求的小型設備使用。單從這里,我們就可以看出,HGH的尺寸,要比EGH的尺寸要要大,至于是哪個尺寸大,我們再來看看下圖,單拿 HGH15CA與EGH15CA來做比較。

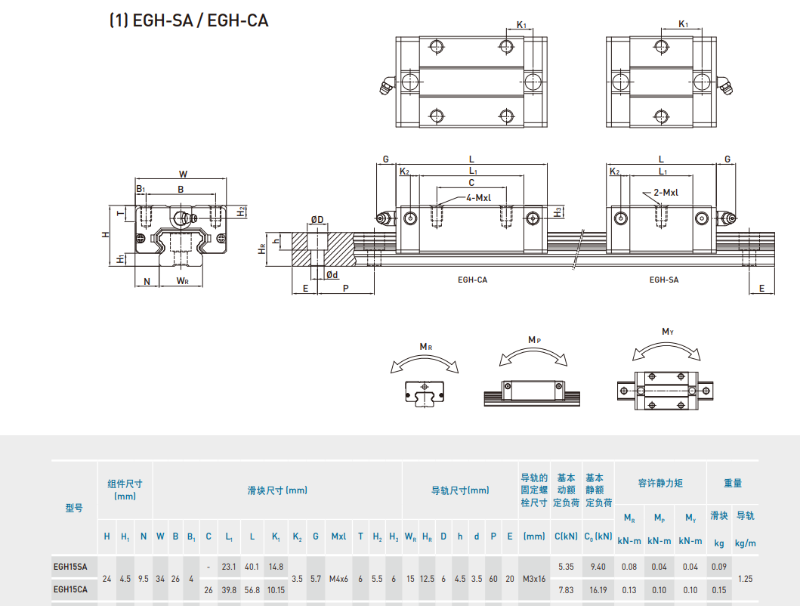

從這兩個上銀導軌尺寸圖,不難發現,主要的尺寸,如導軌寬度,滑塊寬度,滑塊螺絲孔安裝位置,HGH15CA跟EGH15CA都是一樣的,只是組合高度的不同, HGH的組合總高度是28mm,而EGH的組合高度是 24mm. 至于還有什么區別,朋友們可以參考一下這兩個尺寸圖。
如果想要上銀導軌完整的型號尺寸表,您也可以聯系雅威達小編,免費索取哦。
