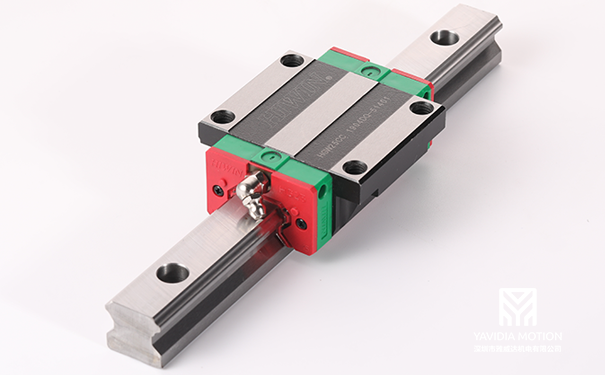

作為精密機械設備直線傳動的元件，線性滑軌精度等級的高低，決定了機械設備的整體精度，所以，我們在選用線性滑軌的時候，必須考慮它的精度等級，那 線性滑軌精度等級是怎么劃分的？都有哪些等級呢？雅威達傳動小編來跟朋友們做下普及哈，來做做線性滑軌精度等級說明。

以上銀線性滑軌為例，首先，我們來了解一下，滾動線性滑軌精度基本常識：臺灣HIWIN上銀線性滑軌依照我國機械制造業規范《機床用滾動直線導軌副驗收技術條件》實行，一共分成6個級別：1級、2級、3級、4級、5級、6級，1級最大，6級最少。

一般大家所說的線性滑軌精度等級，就是指滑塊上表面對導軌下表面的走動平面度，級別分成（以滑軌100毫米長為例子）

--普通（無標明/C）5μm

--高級（H）3μm

--高精密級（P）2μm

--超高精密級（SP）1.5μm

--超超高精密級（UP）1μm

線性滑軌的精度可分成運動綜合精度、高度（H）及總寬（W）的規格允許偏差。翻轉直線導軌單條或多條在同一平面圖應用時，用以標準各滑塊組成高度與總寬互誤差。

綜合性健身運動精度：將滑軌用地腳螺栓固定不動在基準點上，使滑塊在總長上運動，滑塊與滑軌基準點間的偏差即是綜合性運動精度。

高度組成偏差：同一平面圖應用的各滑塊組成高度規格（H）的最高值與極小值之差；

直線導軌的精度數據信息是以好多個指標值的標值來區別的，一般有：

--高度H的規格允許偏差；

--高度H的成雙互相差；

--總寬W的規格允許偏差；

--總寬W的成雙互相差；

--滑塊上表面對導軌下表面的走動平面度；

--滑塊側表面對導軌側表面的走動平面度。

深圳雅威達傳動，是HIWIN上銀、 PMI 銀泰、 CPC、思特億等各品牌傳動配件廠家直接授權商， 12 年專注線性導軌、滾珠絲桿、直線模組、微型軸承等傳動與控制系統，有著15年的直線傳動選型與應用經驗的工程師， 為您 提供技術支持！雅威達傳動服務于各種機械自動化設備、數控加工設備、 機床、磨床、 醫用器械、自動點膠機、自動鎖螺絲機、繞線機、貼標機、激光切割機，玻璃雕刻機等設備的線性滑軌傳動系統 ，當然也包括微型直線導軌傳動結構 。詳情您可致電： 13751136246 或訪問網址： m.hx4f.cn 進行咨詢，雅威達將會為您解決更多直線導軌、滾珠絲桿、直線模組、微型軸承等選型及應用的技術難題。
