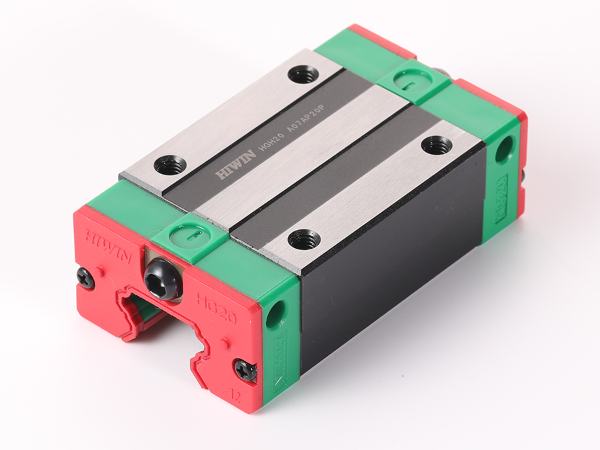

上銀線性滑軌HGH20，也稱為直線導軌HGH20,它也屬于高組裝，高負荷的導軌型號，這個規格的具體尺寸，朋友們可以參考下圖，當然，如果您想了解更加詳細的HIWIN上銀線性滑軌型號規格尺寸表，歡迎聯系雅威達傳動小編哦，很樂意給您提供HIWIN上銀線性滑軌型號規格尺寸表參考資料，導軌型號樣本。
0755-21631136
上銀線性滑軌HGH20的結構設計，跟HGH15一樣，同樣能夠大幅提升導軌力矩負荷能力，能單軸使用；而且采用哥德型四點接觸設計，可以承受不同方向的負荷，具有剛性強，精度高等特性；另外有鋼珠保持鋼絲，取下滑塊的時候鋼珠也不會脫落。
只做原裝上銀直線導軌，拒絕以次充好
上銀線性滑軌HGH20，也稱為直線導軌HGH20,它也屬于高組裝，高負荷的導軌型號，這個規格的具體尺寸，朋友們可以參考下圖，當然，如果您想了解更加詳細的HIWIN上銀線性滑軌型號規格尺寸表，歡迎聯系雅威達傳動小編哦，很樂意給您提供 HIWIN上銀線性滑軌型號規格尺寸表參考資料，導軌型號樣本。
| 型號 |
組件尺寸 |
滑塊尺寸 |
導軌尺寸 |
導軌的 固定螺栓 尺寸 |
基本 動額定 負荷 |
基本 精額定 負荷 |
容許靜力矩 |
重量 |
||||||||||||||||||||
|
（mm） |
Mr N-m |
Mp N-m |
My N-m |
滑塊 kg |
導軌 kg/m |
|||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | G | M*L | T | Wr | Hr | D | h | d | p |
E |
mm |
C(kN) |
Co(kN) |
KN-m |
KN-m |
KN-m |
kg |
kg/m |
|
| HGH20CA | 28 |
4.3 |
9.5 |
34 |
26 | 4 | 26 | 39.4 | 61.4 |
10 |
5.3 |
M4*5 |
6 |
15 |
15 |
7.5 |
5.3 | 4.5 | 60 | 20 | M4*16 | 14.7 | 23.47 | 0.12 | 0.1 | 0.1 | 0.18 | 1.45 |
從上圖的HIWIN上銀線性滑軌HGH20規格尺寸表，大家也更加明了上銀這個型號的規格參數。 另外，HGH20這個型號的直線導軌，也分標準型號的HGH20CA，還有加長型的HGH20HA，大家可以根據機械設備的負載，選擇不同的型號，如果您有什么疑問，歡迎您搜索雅威達，隨時聯系我們，獲取更加詳細的型號資料哦 。
